제3장 건조장치의 종류와 가열방식

6) 회전건조장치

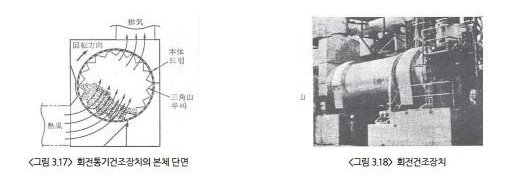

회전건조장치에 있어서는 병류, 향류, 직교류(회전통기건조기)등 열풍과 재료의 접촉방식으로 여러 가지가 있다. 또, 소형의 회전통기, 건조장치로는 회분조작을 실시하고 있는 예도 적지 않다. 그림 3.17에 회전통기 건조기의 본체단면의 개념도를 나타낸다. 건조기 내에서의 재료의 유동 및 열풍과의 접촉 상태는 정치(靜置)건조와 유동층건조의 중간 정도로 생각하면 좋다. 일반적인 회전건조장치의 한 예를 그림 3.18에, 또 운전실시 예를 표 3.6에 나타냈다.

병류, 향류식 회전건조장치의 열용량계수는 소형장치에서는 비교적 크지만, 드럼 직경이 커짐에 따라 기내(機內)에서의 열풍의 편류(偏流)에 의한 열풍과 재료의 접촉이 나쁘게 되어 열용량계수는 작아진다.

실제 장치에 있어서는 기내의 교반파쇄장치를 두거나, 각종 형상의 분산판 등을 부착해 드럼 내에서의 재료의 분산, 열풍의 편류방지에 노력한다. 다공판 구조의 회전건조장치의 드럼 내에서는 그림 3.19에 나타내었듯이 간단한 리프트가 설치되어 있다. 재료는 긁어 오르면서 열풍 안을 층층이 떨어지는 동작을 반복하면서 드럼 내를 출구 방향으로 이동시킨다.

점착성이 강한 재료는 이 과정에 의해 눈덩이처럼 큰 덩어리가 되어버리는 경우가 있어, 이와 같은 재료에 대해서는 교반 파쇄장치를 설치한 건조장치가 적합하다. 이 드럼 내부구조를 그림 3.20에 나타냈다.

회전건조장치의 특징의 하나로서, 고온열풍에 견딜 수 있는 점을 들 수 있다. 배기온도가 100℃ 이상인 경우에는 배기가스의 대부분이 순환이용 가능하므로, 계 내(內)의 배기가스량이 적어지고, 열효율도 70~80%로 효율이 높은 운전을 하고 있는 사례가 많다.

직화형 열풍건조 장치에서 실제 운전에 있어서는 회전건조기의 특징인 고온열풍 사용에 의해 소요풍량 “적음” 및 배기가스 순환이용에 의한 “높은 열효율”을 유지하려면, 다음의 포인트를 주목한 운전계획 및 유지보수가 중요하다.

즉, 일반적으로 열풍이 고온이고, 직화열풍발생장치 및 건조기까지의 덕트류는 연화·캐스터(caster) 등의 내화단열재로 시공되어 있으므로, 강판재인 건조기본체와 비교해서 매우 열용량이 크다. 따라서 운전과 정지를 빈번하게 반복하는 조업계획에서는 설비정지 후, 방열이나, 운전 개시할 때의 축열에 의해 정상에 이를 때까지의 열량적·시간적 손실을 무시할 수 없어서, 설비는 최대한 멈추지 않고 연속조업을 실행하도록 계획하는 것이 바람직하다.


중략...


월간 히트펌프공조 2020년 6월호 게재
